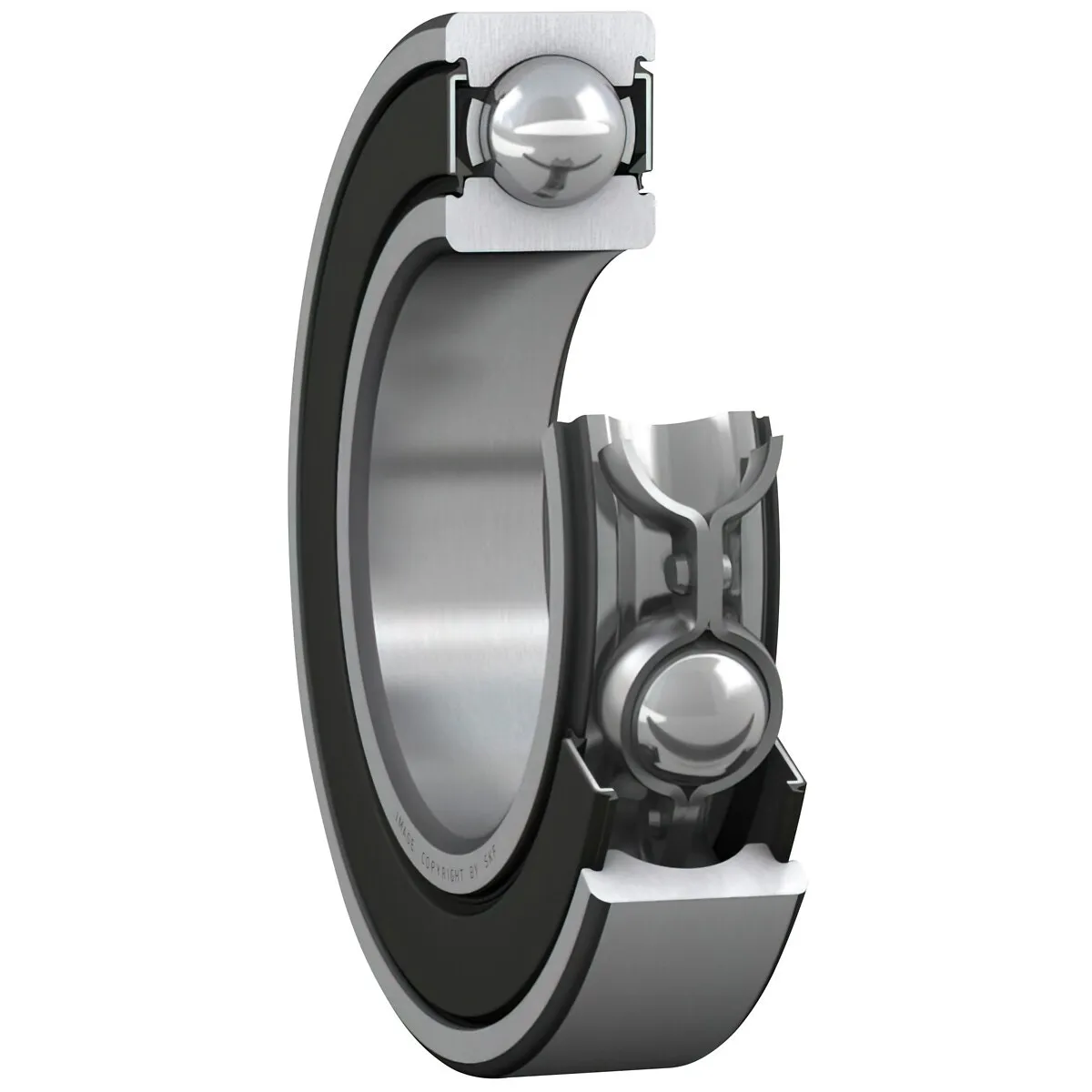

Description
Mått:
- håldiameter (d) 20 mm
- ytterdiameter (D) 42 mm
- bredd (B) 12 mm
- diametern för släppningen av innerring (största sidplan) (d2) 24,65 mm
- diameter för släppningen av ytterringens skuldra (D2) 37,19 mm
- ytterringens fasmått (r1,2) min. 0,6 mm
Innbyggnadsmått:
- axelns inbyggnadsdiameter (da) min. 23,2 mm
- axelns inbyggnadsdiameter (da) max. 24,5 mm
- inbyggnadsdiameter för hus (Da) max. 38,8 mm
- kälradie (ra) max. 0,6 mm
Beräknade data:
- dynamiskt bärighetstal (C) 9,95 kN
- statiskt bärighetstal (C0) 5 kN
- utmattningsbelastning (Pu) 0,212 kN
- gränsvarvtal 11000 r/min
- beräkningsfaktor (kr) 0,025
- beräkningsfaktor (f0) 13,8
