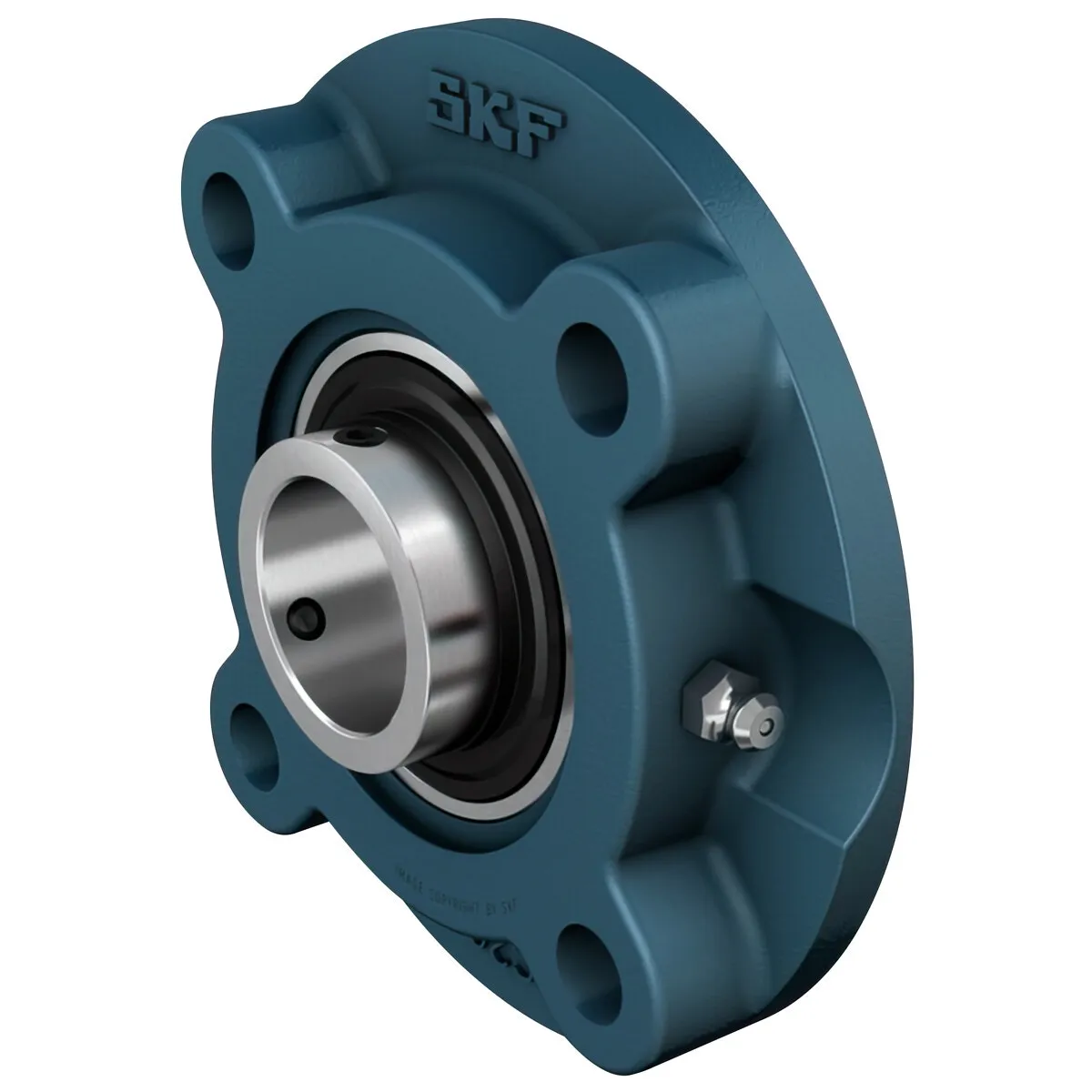

Description
Mått:
- håldiameter (d) 30 mm
- innerringens ytterdiameter (d1) 39,7 mm
- total höjd (A) 30 mm
- flänsbredd (A1) 8 mm
- höjd, mittlinje för sfäriskt lagerhus (A3) 8 mm
- utsprång, ändlock (A5) 22,5 mm
- lagrets totala bredd (B) 38,1 mm
- avstånd från låsanordningens sida till mitten av gängan (B4) 5 mm
- centreringsdiameter (Dc) 80 mm
- avstånd mellan fästbultar (J) 100 mm
- bredd mellan fästhål (J1) 70,7 mm
- total bredd (L) 125 mm
- fästbultshål längd (N) 12 mm
- avstånd från låsanordningens sida till mitten av lagerinsatsen (s1) 22,2 mm
- enhet total bredd (T) 32,2 mm
- husets gänga för smörjnippel (RG) 1/4-28 UNF
- axiellt läge av husets gänga (R1) 12,5 mm
- smörjnippel huvuddiameter (DN) 6,6 mm
- nyckelstorlek för smörjnippel (SWN) 7,94 mm
- gänga smörjnippel (GN) 1/4-28 UNF
Beräknade data:
- dynamiskt bärighetstal (C) 19,5 kN
- statiskt bärighetstal (C0) 11,2 kN
- utmattningsbelastning (Pu) 0,475 kN
- gränsvarvtal 5000 r/min
