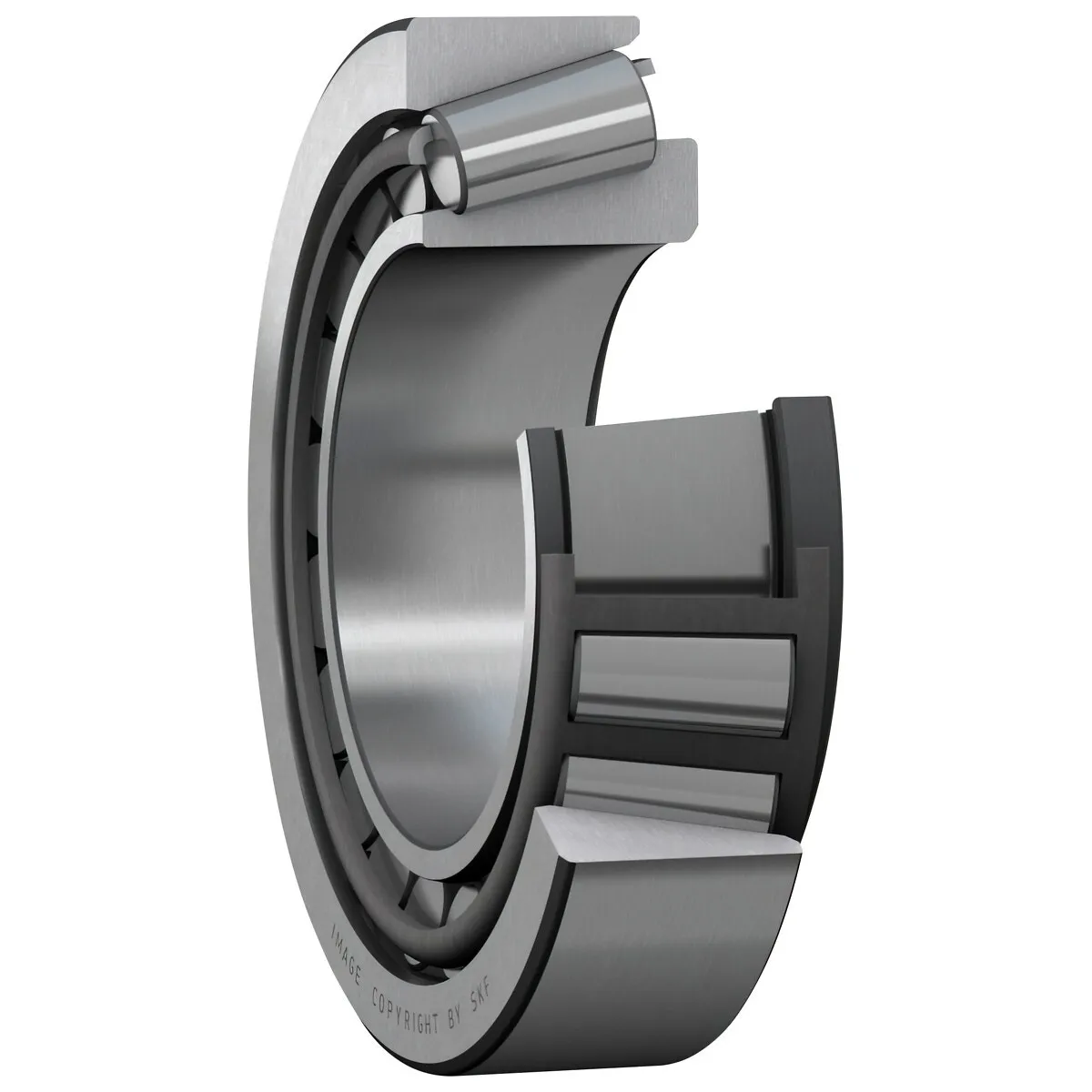

Koniskt Sfäriskt Rullager 60X110X22 Skf

Description

Mått:

• håldiameter (d) 60 mm
• ytterdiameter (D) 110 mm
• lagrets totala bredd (T) 23,75 mm
• diameter för innerringens skuldra (d1) 80,9 mm
• innerringens bredd (B) 22 mm
• ytterringens bredd (C) 19 mm
• inneringens hörnradie (r1,2) min. 2 mm
• ytterringens hörnradie (r3,4) min. 1,5 mm
• tryckpunktsavstånd (a) 21,531 mm

Innbyggnadsmått:

• axelns inbyggnadsdiameter (da) max. 70 mm
• axelns inbyggnadsdiameter (db) min. 70 mm
• inbyggnadsdiameter för hus (Da) min. 96 mm
• inbyggnadsdiameter för hus (Da) max. 101,5 mm
• inbyggnadsdiameter för hus (Db) min. 103 mm
• inbyggnadshus- axiellt utrymme på det stora sidplanet/ytterringens båda sidor (Ca) min. 3 mm
• inbyggnadshus- axiellt utrymme på det lilla sidplanet/ytterringens båda sidor (Cb) min. 4,5 mm
• kälradie (ra) max. 2 mm
• kälradie (rb) max. 1,5 mm

Beräknade data:

• dynamiskt bärighetstal (C) 120 kN
• statiskt bärighetstal (C0) 114 kN
• utmattningsbelastning (Pu) 13,2 kN
• referensvarvtal 5000 r/min
• gränsvarvtal 6000 r/min
• beräkningsfaktor (e) 0,4
• beräkningsfaktor (Y) 1,5
• beräkningsfaktor (Y0) 0,8
